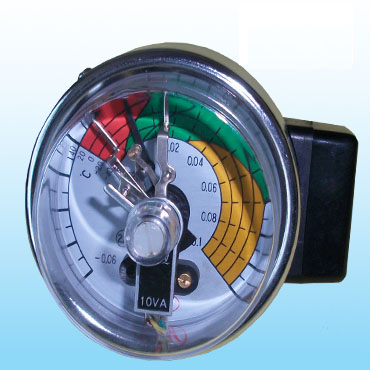

SF6气体密度表
销售热线:029-86691315 029-86691316

SF6气体密度表 --> 产品介绍:

1.当密度表没有安装使用时,如果环境温度是20℃,,指针2指向0MP,但如果环境温度不是20℃时,因为双层金属带3是按照环境温度与20℃的差进行补偿的,所以,当环境温度高于20℃时,双层金属带3伸长,其下端将向5的方向发生位移,带动齿轮机构和指针2向密度或压力指示值减小的方向移动,指针2的读数小于0MP;否则,当环境温度低于20℃时,齿轮机构和指针2将向密度或压力指示值增大的方向移动,指针2的读数大于0MP。

2.断路器又叫空气开关,是一种很基本的低压电器,断路器具有过载、短路和欠电压保护功能,能保护线路和电源的能力。它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用。 充SF6气体的过程中,随着气体压力的逐步升高,弹性金属曲管1的端部向4的方向发生位移,双层金属带3始终按20℃进行补偿,也随着向4的方向发生位移,带动齿轮机构和指针2向密度或压力指示值增大的方向移动,其指示值变大。密度表或压力表
压力表
  压力表是以大气压力为基准,用于测量大于大气压力的仪表。压力表是常见的计量器具,能直观地显示出各个工序环节的压力变化,洞察产品或介质流程中的条件形成,监视生产运行过程中的安全动向,并通过自动连锁或传感装置,构筑了一道迅速可靠的安全保障,为防范事故、保障人身和财产安全发挥了重要作用,被称作安全的“眼睛”。

  3.当断路器充入SF6 气体后,等待一段时间,使SF6断路器内部温度升高至与外部环境温度达到平衡后,调整SF6气体至额定密度或压力值,这时,不管SF6气体受环境温度的影响使其压力增大还是减小,由于双层金属带3的温度补偿作用,密度表的指针始终指向20℃时的额定压力或密度值不变。

  4.当断路器退出运行后,如果断路器内部SF6气体的温度与外部环境温度达到平衡时,其指示的密度或压力值将不随外部环境温度的变化而变化。当环境温度升高时,断路器内部SF6气体的温度也随着升高,压力也随之增大,弹性金属管1的端部向4的方向移动,有带动指针向密度或压力值增大的方向移动的趋势,但是,由于双层金属带3随环境温度升高而伸长,其下端向5的方向移动,那么,两者的变化量完全抵消,其结果是指针的指示值不变,即:自动折算到20℃时的密度或压力值保持不变,反之,当环境温度降低时,指针的指示值也保持原来的密度或压力值不变。

  5.当断路器由于某种原因,如漏气或做试验时取气等,使SF6气体质量减少,压力变小,弹性金属管1的端部向5的方向移动,环境温度引起的压力变化由双层金属带3进行补偿,带动指针2向指示值减小的方向移动,其结果是指针指示的密度或压力值变小。由于密度表带有两对电接点,供SF6气体密度降低时发信号和闭锁断路器用,指针2降到一定的位置就发补气信号或闭锁断路器。

  使用SF6气体密度表或压力表


  压力表是以大气压力为基准,用于测量大于大气压力的仪表。压力表是常见的计量器具,能直观地显示出各个工序环节的压力变化,洞察产品或介质流程中的条件形成,监视生产运行过程中的安全动向,并通过自动连锁或传感装置,构筑了一道迅速可靠的安全保障,为防范事故、保障人身和财产安全发挥了重要作用,被称作安全的“眼睛”。

的注意事项。密度表只有在SF6断路器退出运行时,而且在断路器内外温度达到平衡之后,才能准确测量出SF6气体的密度或压力值;SF6断路器在运行时,密度表读数误差的大小,取决于断路器的负荷电流和回路电阻
电阻
  电阻,物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体,简称导体。电阻大的物质称为电绝缘体,简称绝缘体。
所引起的温升的大小。


下一个产品:SF6密度继电器
